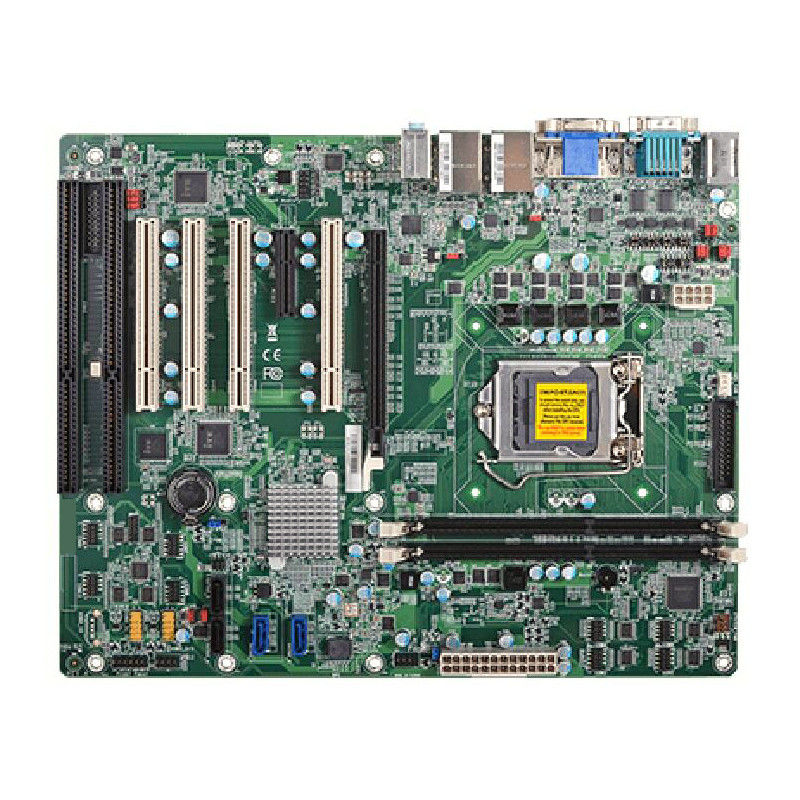

DFI HD620 Intel® H81 Motherboard Với 2 ISA Slot 10 COM Dual LAN ATX Industrial Mainboard

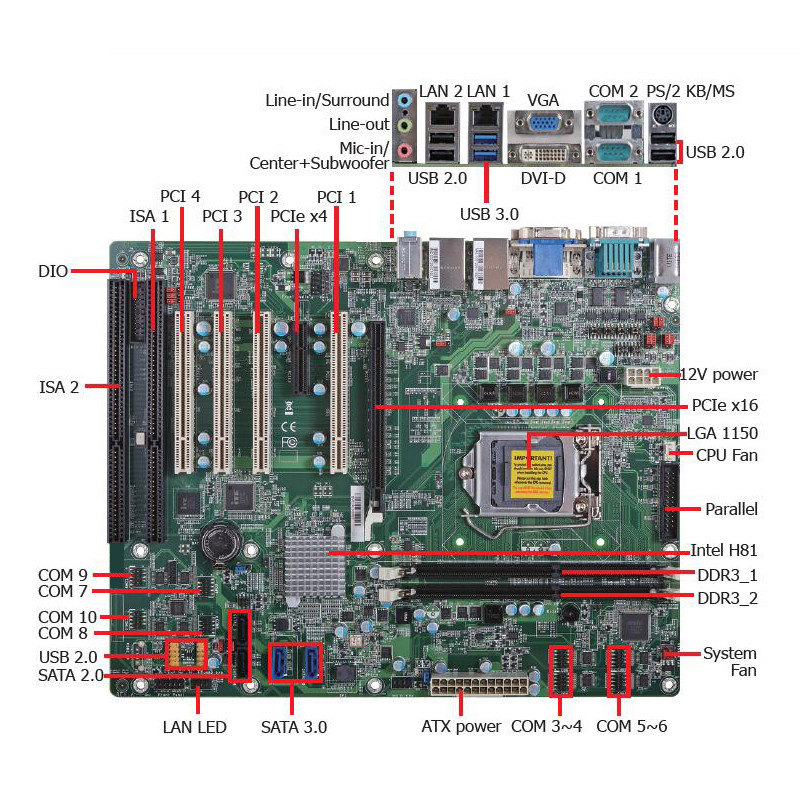

Mô hình số HD620-H81 là Intel® LGA1150 ATX motherboard với 2*ISA, 4*PCI, 10*COM, 10*USB, dual LAN, DFI ATX công nghiệp motherboard/mainboard cho máy tính/server ISA

Thông tin chi tiết

- CPU ổ cắm LGA 1150, hỗ trợ Intel thế hệ thứ 4.^®CoreTMCPU

-- Chipset Intel^®H81

--Hỗ trợ 2* DDR3 lên đến 16GB

--1* PCIe x16

--1 * PCIe x4 (dấu hiệu x1)

--4 * PCI

--2* ISA

--1 *VGA,

--1 * DVI-D

--2* Gigabit LAN

--10* COM

--10* USB: 2* USB 3.0, 8 * USB 2.0

--4* SATA: 2 * SATA 3.0, 2* SATA 2.0

--1* Tương tự

--CÁCH:Các yếu tố hình dạng ATX,305mm (12") x 244mm (9.6")

Thông số kỹ thuật

Bộ xử lý

Bộ vi xử lý Intel® CoreTM thế hệ thứ 4, ổ cắm LGA 1150
Bộ vi xử lý Intel® CoreTM i7-4790S, bộ nhớ cache 8M, 4,0 GHz, 65W
Bộ vi xử lý Intel® CoreTM i7-4770S, bộ nhớ cache 8M, 3,9 GHz, 65W
Bộ vi xử lý Intel® CoreTM i7-4770TE, bộ nhớ cache 8M, 3.3 GHz, 45W
Bộ vi xử lý Intel® CoreTM i5-4590S, bộ nhớ cache 6M, 3,7 GHz, 65W
Bộ vi xử lý Intel® CoreTM i5-4590T, bộ nhớ cache 6M, 3,0 GHz, 35W
Bộ vi xử lý Intel® CoreTM i5-4570S, bộ nhớ cache 6M, 3,6 GHz, 65W
Bộ vi xử lý Intel® CoreTM i5-4570TE, bộ nhớ cache 4M, 3.3 GHz, 35W
Bộ vi xử lý Intel® CoreTM i3-4360, bộ nhớ cache 4M, 3,7 GHz, 54W
Bộ vi xử lý Intel® CoreTM i3-4350T, bộ nhớ cache 4M, 3,1 GHz, 35W
Bộ vi xử lý Intel® CoreTM i3-4340TE, bộ nhớ cache 4M, 2,6 GHz, 35W
Bộ vi xử lý Intel® CoreTM i3-4330, bộ nhớ cache 4M, 3,5 GHz, 54W
Bộ vi xử lý Intel® CoreTM i3-4330TE, bộ nhớ cache 4M, 2,4 GHz, 35W
Bộ xử lý Intel® Pentium® G3420, bộ nhớ cache 3M, 3,2 GHz, 53W
Bộ xử lý Intel® Pentium® G3320TE, bộ nhớ cache 3M, 2,3 GHz, 35W
Bộ xử lý Intel® Celeron® G1820, bộ nhớ cache 2M, 2,7 GHz, 53W
Bộ xử lý Intel® Celeron® G1820TE, bộ nhớ cache 2M, 2,2 GHz, 35W

Chipset

Chipset Intel® H81

Bộ nhớ

Hai 240 pin DIMM lên đến 16GB Dual Channel DDR3 1333/1600MHz

BIOS

AMI SPI 64Mbit

Biểu đồ

Intel® HD Graphics

OpenGL 4.0, DirectX 11.1

1 x DVI-D
1 x VGA
DVI-D / VGA: độ phân giải lên đến 1920x1200 @ 60Hz

Giao diện mở rộng

1 x PCIe x16 (Gen 2)
1 x PCIe x4 (Gen 2)
4 x PCI
2 x ISA

Âm thanh

Audio Codec Realtek ALC886

Bộ điều khiển Ethernet

1 x Intel® 82574 PCIe (10/100/1000Mbps)
1 x Intel® I217LM (10/100/1000Mbps)

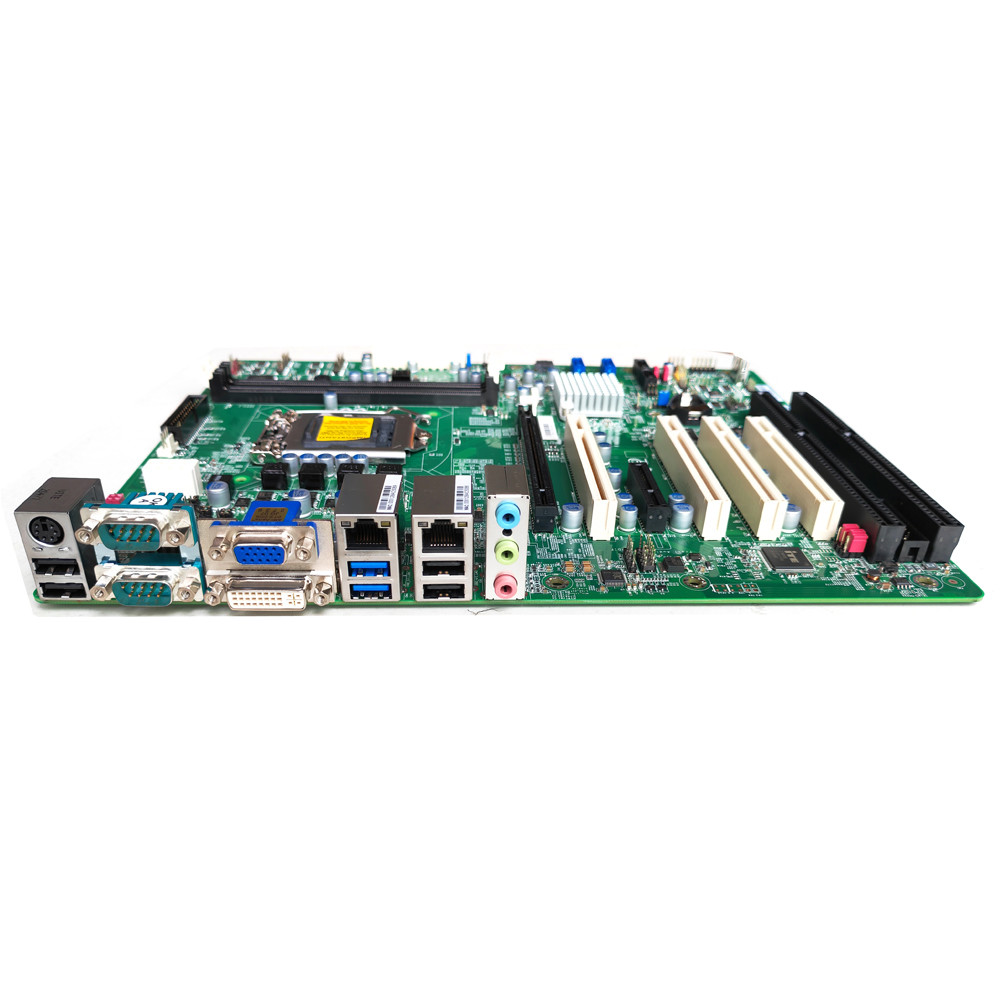

I/O phía sau

2 x GbE (RJ-45)

2 x RS-232/422/485 (RS-232 w/ công suất) (DB-9)

2 x USB 3.0
4 x USB 2.0

1 x PS/2 (mini-DIN-6)

1 x VGA
1 x DVI-D

Audio:1 x Line-out,1 x Mic-in,1 x Line-in

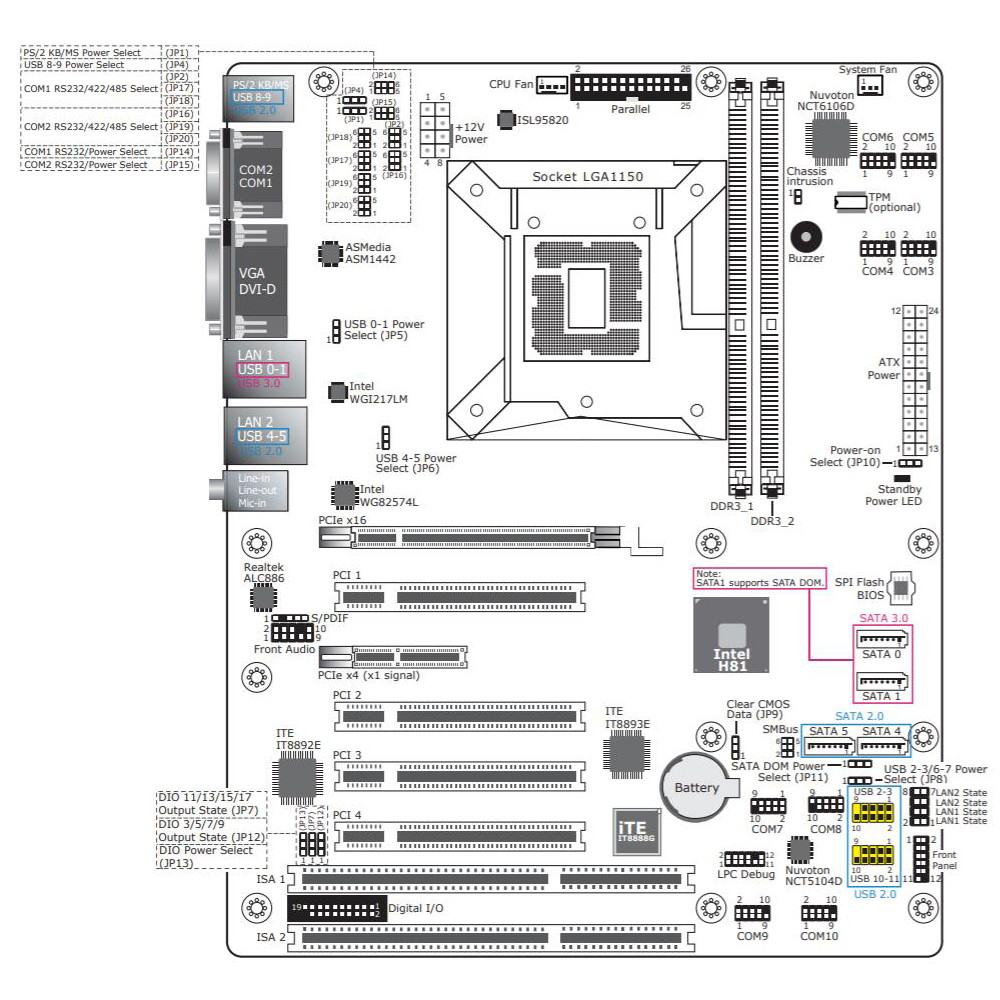

I/O nội bộ

8 x RS-232 (2.0mm pitch)

4 x USB 2.0 hoặc 1 USB 2.0 dọc *

1 x Âm thanh (Line-out/Mic-in)
1 x S/PDIF

2 x SATA 3.0 (lên đến 6Gb/s)
2 x SATA 2.0 (lên đến 3Gb/s)

1 x 8-bit DIO

Bộ đếm thời gian của chó canh

Output & Interval:System Reset, có thể lập trình thông qua phần mềm từ 1 đến 255 giây

TPM có sẵn theo yêu cầu

Sức mạnh

Năng lượng ATX

Năng lượng ATX 12V 8-pin
Điện ATX 24-pin

Tiêu thụ

Không hoạt động: i7-4770S 65W: 12V @ 1.1922A (14.3064W), 5V @ 0.8850A (4.425W), 3.3V @ 0.8183A (2.70039W)
Max: i7-4770S 65W: 12V @ 4.2839A (51.4068W), 5V @ 1.4762A (7.381W), 3.3V @ 0.9035A (2.98155W)

Pin RTC: CR2032 Coin Cell

Hỗ trợ hệ điều hành

Windows XP Professional x86 & SP3 (32-bit) (chức năng hạn chế)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)


Môi trường

Nhiệt độ

Hoạt động: 0 đến 60°C
Lưu trữ: -20 đến 85°C

Độ ẩm

Hoạt động: 5 đến 90% RH
Lưu trữ: 5 đến 90% RH

MTBF

435, 517 giờ @ 25 °C; 253,313 giờ @ 45 °C
Mô hình tính toán: Telcordia Issue 2, Method I Case 3
Môi trường: GB, GC

Kích thước

Hình dạng ATX 305mm (12 "x 244 mm (9.6")

Chiều cao

PCB: 1,6mm
Bên trên: 38,5mm
Bên dưới: 4,4mm
