| Nguồn gốc: | Shenzhen Trung Quốc |
|---|---|
| Hàng hiệu: | VEGASHINE / OEM |
| Số mô hình: | ITX-Z6741D-11 |
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
| chi tiết đóng gói: | hộp |
| Thời gian giao hàng: | 3 đến 10 ngày làm việc |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 1000 đơn vị mỗi tháng |
| CPU: | Hỗ trợ bộ xử lý Intel®Tiger Lake-Up3 (1135G7/1145G7, v.v.) | ĐẬP: | DDR4 3200MHz, Max64GB |
|---|---|---|---|
| Ethernet: | 1*Gigabit LAN (LAN kép để chọn) | Hiển thị: | LVDS1/EDP1+EDP2+HDMI+VGA Đầu ra |
| COM: | 6*com | Kích thước: | 170 x 170 mm |
| Sức mạnh: | DC 12 ~ 19V cung cấp điện |

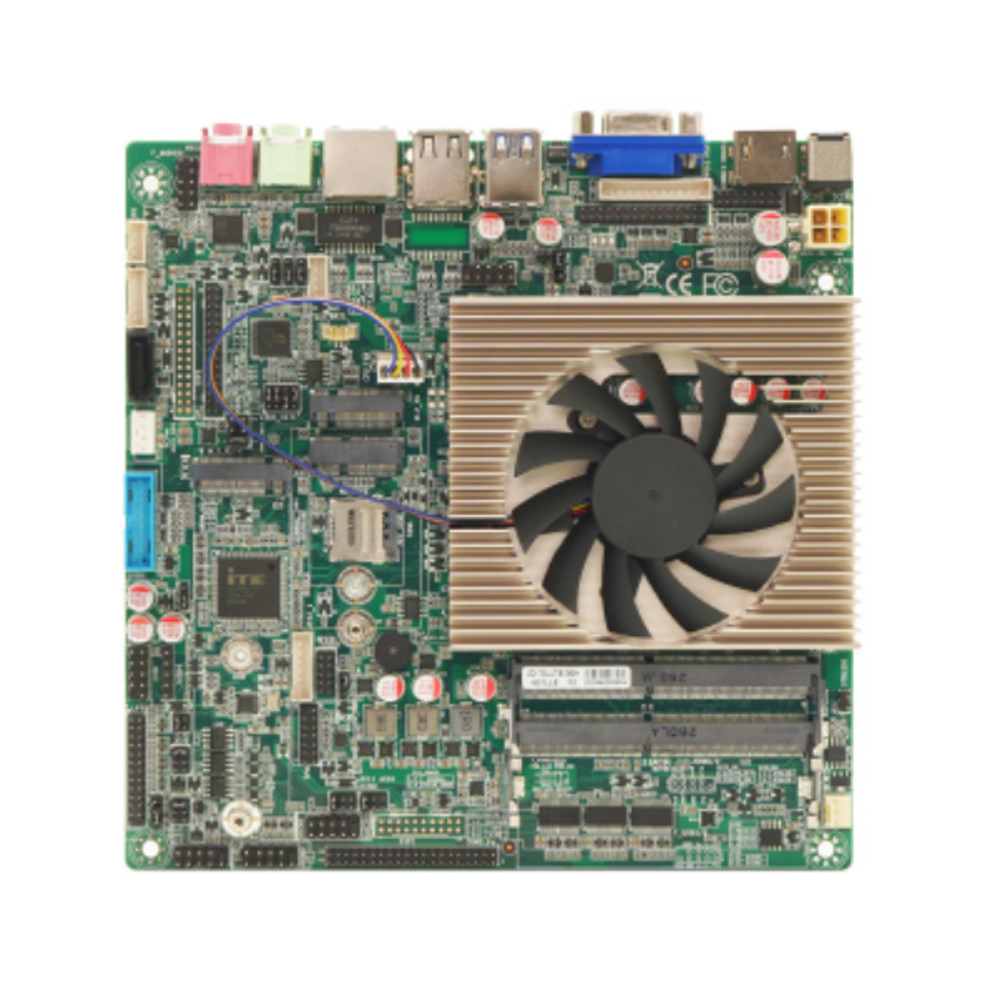

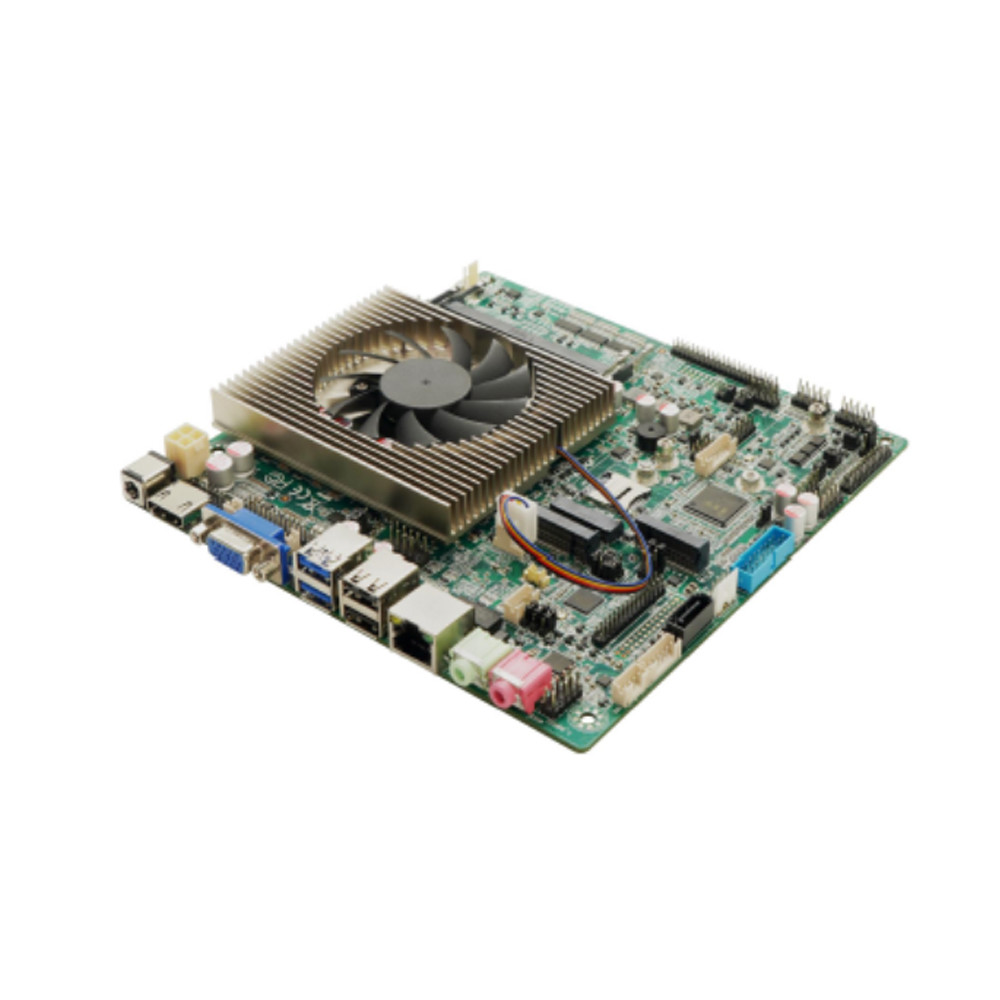

Đặc điểm chính
--- Hỗ trợ bộ xử lý Intel®Tiger Lake-UP3 (1135G7/1145G7, v.v.)
--- Hỗ trợ SO-DIMM hai kênh, DDR4 3200MHz, Max64GB
--- Hỗ trợ đầu ra LVDS1/EDP1+EDP2+HDMI+VGA, bốn
hiển thị đồng bộ và không đồng bộ
--- Trên máy 1*Realtek RTL8111H/8111G Gigabit card mạng
(điều tùy chọn mạng kép)
--- Hỗ trợ 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps)
--- 7*USB2.0
--- 6*COM (hỗ trợ COM2/3 hai chiều RS485)
--- 1*M.2 M Key hỗ trợ PCIEX2/SATA thích nghi; 1*SATAIII(6.0
Gb/s)
--- 1 * M.2 E Key, hỗ trợ mở rộng module Wifi6/Bluetooth;
--- 1 * M.2 B Key, hỗ trợ mở rộng mô-đun 4G / 5G (tùy chọn);
--- 1* khe cắm thẻ SIM
--- DC 12 ~ 19V nguồn điện (12V đòi hỏi một bộ điều hợp 7A hoặc cao hơn)
--- Kích thước: 170*170 mm ITX Motherboard
Thông số kỹ thuật
| CPU |
Bộ xử lý Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Chipset | Intel® SOC |
| Chip hiển thị | Intel® Iris® Xe Graphics |
| Hiển thị đầu ra | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Multi-Display | Hỗ trợ hiển thị không đồng bộ trên bốn màn hình |
| Cổng USB | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 2.0 |
| Bộ nhớ | 2 × khe cắm SO-DIMM, DDR4 3200MHz, hỗ trợ lên đến 32GB |
| Hiệu ứng âm thanh | Bộ điều khiển giải mã âm thanh trên máy bay ALC897 Bộ khuếch đại công suất độc lập NS4251 (3W @ 4Ω MAX) |
| Thẻ mạng | Trên máy bay 1 × Realtek RTL8111H/8111G Gigabit Ethernet (chuẩn bị mạng kép) |
| Lưu trữ | 2 × M.2 M Key, hỗ trợ PCIe x2/SATA thích nghi 1 × SATA III (6,0 Gb/s) |
| Các khe mở rộng | 1 × M.2 E Key, hỗ trợ mở rộng Wi-Fi 6 / module Bluetooth 1 × M.2 B Key, hỗ trợ mở rộng mô-đun 4G/5G 1 × khe cắm thẻ SIM |
| Cổng COM | Bộ điều khiển IT8786E-I |

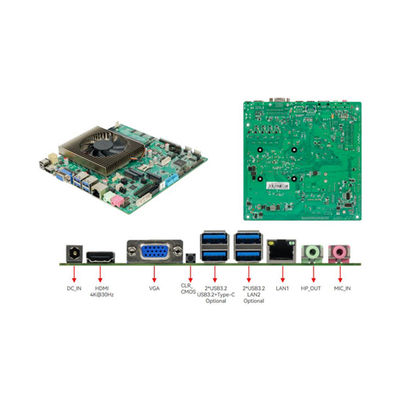

| Giao diện I/O phía sau | 1*DC_IN |
| 1*HDMI | |
| 1* VGA | |
| Nút 1*CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (1)Lan/Type C tùy chọn) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
I / O nội bộ kết nối |
1*F_AUDIO pin,1*Đinh loa |
| 1*Kết nối INVERT | |
| 2*Đinh EDP (1)Đinh LVDS | |
| 1*BKCL pin | |
| 1*SATA pin,1* SATA_PWR pin | |
| 1*F_USB1 (có thể mở rộng 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (có thể mở rộng đến 5*USB2.0) | |
| 1* LPT pin | |
| 1* JPS2 pin | |
| 1*GPIO pin | |
| 1* TPM pin | |
| 1*F_PANEL pin | |
| 6*COM pin | |
| 1Đinh CFAN,1Phiên SFAN | |
| 1JHDMI pin,1JVGA pin | |
| Cổng 1*ATX_IN | |
| BIOS | BIOS AMI |
| Cung cấp điện | DC 4PIN ATX 12 ~ 19V nguồn đầu vào |
| Hệ thống làm mát | Bao gồm một bộ sưởi CPU mới |
| Môi trường làm việc | Nhiệt độ: -15 ~ 60 °C; 0% ~ 95% độ ẩm, không ngưng tụ |
| Kích thước | 170*170 mm ITX Motherboard |
Mô hình bộ xử lý hỗ trợ:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
(i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
